Una de mezcladores, filtros, receptores... etc …….

Bueno, pues después de hablar un ratillo con los amigos del cacharreo y centrar nuestro dialogo en aprovechar las herramientas que ya tenemos, y  para sacarles más provecho, pues voy a escribir un pequeñito artículo sobre como ampliar la recepción de una emisora para poder llegar hasta las frecuencias de 1260 a 1297MHZ.

Ante todo decir que no soy ni muchos menos un entendido del tema, solamente lo publico para poder ir aprendiendo y experimentando con los osciladores, y que demonios, sacar más rendimiento de paso a mi viejecilla emisora FT7100M.

Empezaremos con un generador de 820Mhz, que espero montar dentro de poco, y necesitamos también un mezclador (aquí ya voy necesitar ayuda), y luego un filtro paso-banda ¿?.. aquí ya no estoy seguro, pues supongo que la propia emisora ya recibirá lo que yo quiera, y se encarga ella de hacer esa función…. (como podéis observar, estoy aun un poco perdido, pero quiero aprender).

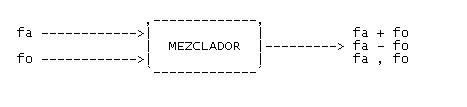

Cogemos entonces el mezclador, al cual tenemos que conectar las dos señales, fa (antena) y fo  (nuestro generador), y a la salida del mezclador tendremos…  fa+fo, fa-fo, y fa y fo.

Entonces el kit de la cuestión es, conectar una entena en este caso para 1260-1297 MHz, y la conectamos a fa, y luego nuestro generador , en este caso voy proponer 820Mhz,conectado a fo, así tendremos que…..

fa+fo=1260+820=2080Mhz

fa-fo=1260-820= 440Mhz

y también tendremos en la salida 1260 y 820.

Así que ya podremos transformar los 1260Mhz en 440Mhz…, y ahora vamos hacer los cálculos partiendo de la fa superior, que son 1297Mhz…

fa+fo=1297+820=2117Mhz

fa-fo=1297-820 =477Mhz

y también tendremos los 1297 y los 820.

Si observáis, en la salida tendremos pues frecuencias comprendidas entre los 2080 y los 440, y como sólo nos interesan las comprendidas entre 477 y 440, en este caso, pues podemos montar un filtro pasa-banda de  435, para dar un pelín más de margen, y 480, así descartamos el resto.

Ahora viene la parte difícil… hacerlo en la práctica….. AYUDA!!!!!!!!!!!!!!!!
